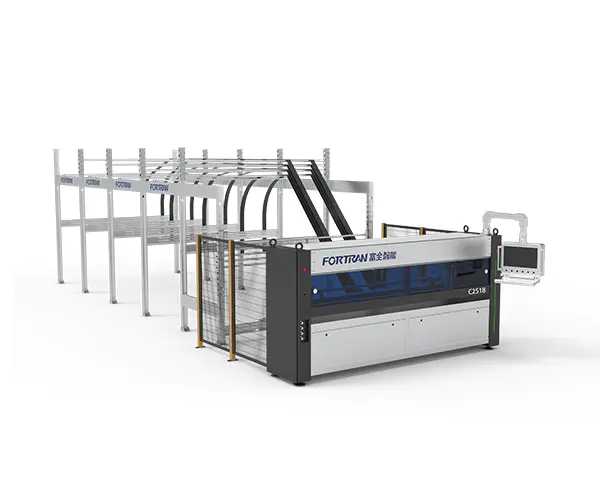

Machine de découpe de papier automatique

Spécifications des machines

Dimensions L*L*H(mm)	Spécifications de base	Alimentation (kW)	Vitesse de coupe (M/min)	Hauteur de travail (mm)
11650*4040*3000	7 couteaux verticaux + 1 horizontal, trois servocommandes, avec 4 magasins	6	0-120	900

Paramètres de traitement

Min. Longueur de coupe L (mm)	Max. Largeur de coupe W (mm)	Épaisseur de coupe pour papier ondulé H (mm)	Précision d'espacement longitudinal des lames (mm)	Efficacité (pièces/min)
300	2500	2,5-6,5	±1,5	0-12

La machine de découpe de papier automatique est utilisée pour le traitement continu de longueur fixe du papier ondulé afin de produire des cartons pliants. La machine effectue le rainage à la fois dans le sens transversal et dans le sens transversal. directions longitudinales, découpe intermittente et traitement de découpe sur le papier ondulé. La découpe à longueur fixe permet à la fois une production de masse et une production personnalisée. La machine peut être utilisé comme unité autonome ou comme partie initiale d’une ligne de conditionnement.

Non.	Article	Caractéristiques	Modèle

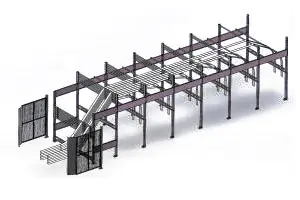

1	Support de stockage de papier	Le support de stockage de papier est fabriqué à partir de plaques d'acier lavées à l'acide et pliées. Il présente une structure simple, un assemblage fiable et une finition galvanisée à froid, ce qui lui confère un aspect attrayant et une excellente résistance à la rouille. La configuration standard comprend quatre compartiments de stockage de papier.
2	Structure du cadre	Le cadre est fabriqué par usinage de précision après soudage de tubes d'acier rectangulaires et de plaques d'acier. Il garantit une grande précision d’assemblage et une précision opérationnelle, garantissant une longue durée de vie et une excellente stabilité de l’équipement.

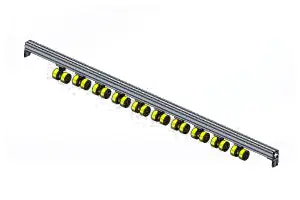

3	Mécanisme d'entraînement	Le rouleau de pression d'alimentation est fabriqué en matériau PU, qui présente une surface brillante et attrayante avec une friction élevée. Cela améliore efficacement la fiabilité du transport du carton. Pendant ce temps, le tambour de traction est importé d’Allemagne et est très durable.
4	Structure transversale	La puissance est fournie par un servomoteur de haute précision combiné à un réducteur et à un mécanisme de roue synchrone, qui permet d'obtenir un positionnement rapide et précis, garantissant ainsi la précision de la coupe du carton ;
5	Unité de coupe longitudinale	Ce mécanisme est principalement composé de sept ensembles de porte-couteaux. Le servo de la courroie transversale du couteau entraîne le positionnement du couteau longitudinal, ce qui peut répondre aux exigences d'un fonctionnement efficace tout en assurant également la durabilité.

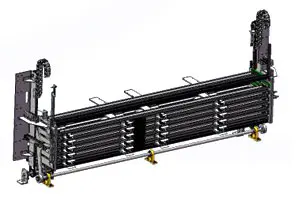

6	Dispositif de stockage réglable	Les châssis principaux d'extrémité sont usinés par CNC pour garantir le parallélisme des deux côtés. Des chaînes à haute résistance sont utilisées pour le levage vertical afin de garantir la sécurité et la fiabilité et d'éviter le saut de chaîne. Pour améliorer la précision et l'efficacité du fonctionnement, nous utilisons des réducteurs à engrenages coniques de haute précision équipés de servomoteurs de haute précision.
7	Boîtier de la machine	L'accent principal est mis sur la décoration de la machine elle-même. Un capot de protection extérieur est ajouté à la machine, qui est traité avec un revêtement en poudre pour garantir une finition esthétique et durable qui ne s'écaille pas et ne se décolle pas. La fenêtre d'observation à l'avant de la machine est constituée d'un panneau acrylique bleu foncé, qui est non seulement visuellement attrayant et élégant, mais également très résilient et résistant à l'éclatement. De plus, une glissière en alliage d'aluminium est installée, qui a une surface brillante et fonctionne silencieusement sans aucun bruit.

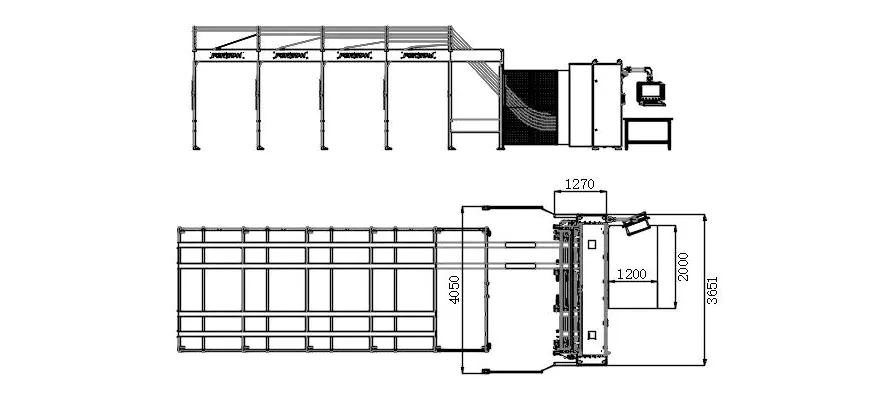

Dessins à trois vues

Exigences en matière de consommables

1.Exigences relatives au papier ondulé à la station d'alimentation

A. Largeur de papier ondulé continu : 400–2 350 mm ;
B.Largeur totale du papier ondulé serré côte à côte : Maximum 2 550 mm ;
C. Hauteur d'empilage, y compris une palette de 120 mm : Maximum 1 300 mm ;
D. Largeur d'empilage, maximum : 1 300 mm ; Longueur du papier ondulé au point de décharge : minimum 300 mm ;
E. Tolérance longitudinale pour la coupe à longueur fixe : Maximum 0,5 % ; Tolérance transversale pour la coupe à longueur fixe : Maximum ± 2,0 mm ;
F. Épaisseur du papier ondulé : 2,5 à 6 mm, ± 0,2 mm ; qualité maximale des matières premières jusqu'à 2,30 avant JC (selon la norme DIN 55468) ;
G.La qualité du carton est conforme à la norme DIN 55468 ;
H. Ondulé simple, épaisseur maximale d'environ 4 mm (qualité : 1,10–1,40) ; Double ondulation, épaisseur maximale d'environ 6 mm.

2. Types de cartons

Numéro de série	Nom	Image	Sens d'alimentation du papier	Taille minimale
1	Boîte ordinaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 36 mm Hauteur : minimum 225 mm
2	Boîte ordinaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 36 mm Hauteur : minimum 225 mm
3	Couverture Ciel et Terre		longitudinal	Longueur : minimum 400 mm Largeur : minimum 225 mm Hauteur : minimum 18 mm
4	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 450 mm Hauteur : minimum 18 mm
5	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 450 mm Hauteur : minimum 18 mm
6	Boîte à ailes		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 225 mm Hauteur : minimum 18 mm
7	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 450 mm Hauteur : minimum 18 mm
8	Carton carré		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 18 mm
