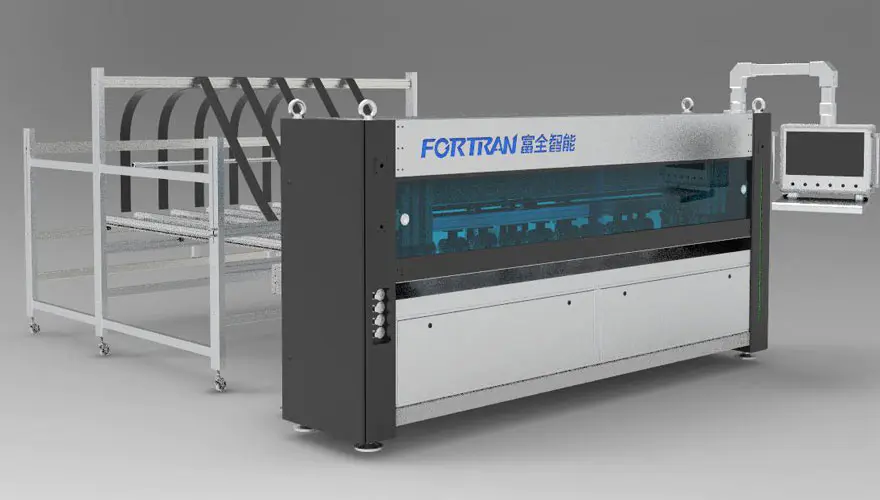

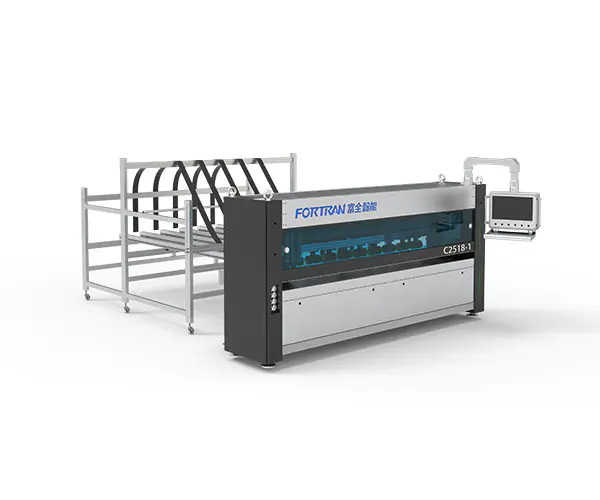

Machine de découpe de papier entièrement automatique

Spécifications des machines

Dimensions L*L*H(mm)	Spécifications de base	Alimentation (kW)	Vitesse de coupe (M/min)	Hauteur de travail (mm)
6700*3650*3000	7 couteaux verticaux + 1 horizontal, avec modes d'alimentation feuille à feuille et alimentation feuille continue	5.25	0-120	850

Paramètres de traitement

Min. Longueur de coupe L (mm)	Max. Largeur de coupe W (mm)	Épaisseur de coupe pour papier ondulé H (mm)	Précision d'espacement longitudinal des lames (mm)	Efficacité (pièces/min)
300	2500	2,5-6,5	±1,5	0-12

La machine de découpe de papier entièrement automatique est utilisée pour le traitement continu sur longueur fixe du papier ondulé et des feuilles simples afin de produire des cartons pliants. La machine effectue le rainage à la fois dans le directions transversales et longitudinales, découpe intermittente et traitement de découpe sur le papier ondulé. La découpe à longueur fixe permet à la fois une production de masse et une personnalisation production.La machine peut être utilisée comme unité autonome ou comme partie initiale d’une ligne d’emballage.

Non.	Article	Caractéristiques	Modèle

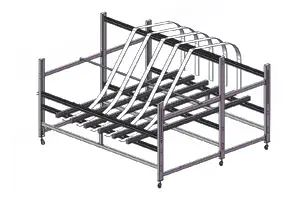

1	Support de stockage de papier	Le support de stockage de papier est constitué d'une plaque de décapage par pliage, présentant une structure simple et une construction fiable. Il est peint pour garantir une apparence attrayante et une excellente résistance à la rouille. La configuration standard comprend un support de carton continu et une bande d'alimentation en carton monocouche.

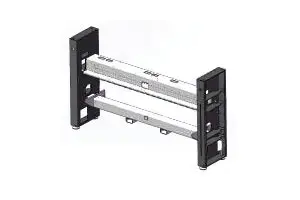

2	Structure du cadre	Le cadre est fabriqué par usinage de précision après soudage de tubes d'acier rectangulaires et de plaques d'acier. Il garantit une grande précision d’assemblage et une précision opérationnelle, garantissant une longue durée de vie et une excellente stabilité de l’équipement.

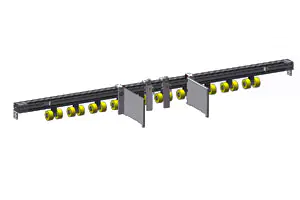

3	Mécanisme d'entraînement	La roue de pression d'alimentation est fabriquée en matériau PU, avec une surface et une friction brillantes et belles, ce qui peut améliorer efficacement la fiabilité du transport du carton. Pendant ce temps, le tambour de traction est importé d’Allemagne, durable et résistant ; il peut être ajusté manuellement et fixé sur le côté.

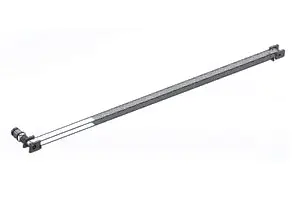

4	Structure transversale	La puissance est fournie par un servomoteur de haute précision combiné à un réducteur et à un mécanisme de roue synchrone, qui permet d'obtenir un positionnement rapide et précis, garantissant ainsi la précision de la coupe du carton ;

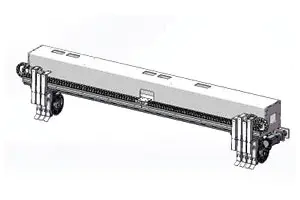

5	Unité de coupe longitudinale	Ce mécanisme est principalement composé de sept ensembles de porte-couteaux. Le servo de la courroie transversale du couteau entraîne le positionnement du couteau longitudinal, ce qui peut répondre aux exigences d'un fonctionnement efficace tout en assurant également la durabilité.

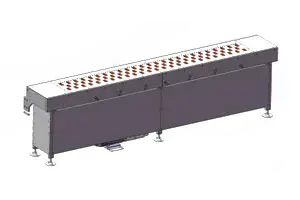

6	Dispositif de stockage réglable	Les rouleaux sont contrôlés par un servomoteur et un réducteur de vitesse. Pour améliorer la précision et l'efficacité opérationnelles, nous utilisons un réducteur de vitesse à engrenages coniques de haute précision équipé d'un servomoteur de haute précision. Une structure d'aspiration sous vide est adoptée pour adsorber le carton, permettant un meilleur transport du carton monocouche.
7	Boîtier de la machine	L'accent principal est mis sur la décoration de la machine elle-même. Une housse de protection extérieure est ajoutée à la machine, qui est traitée avec un revêtement en poudre pour garantir une finition esthétique et durable qui ne s'écaille pas et ne se décolle pas. La fenêtre d'observation à l'avant de la machine est constituée d'un panneau acrylique bleu foncé, qui est non seulement visuellement attrayant et élégant, mais également très résilient et résistant à l'éclatement. De plus, un rail coulissant en alliage d'aluminium est installé, qui a une surface brillante et fonctionne silencieusement sans aucun bruit.

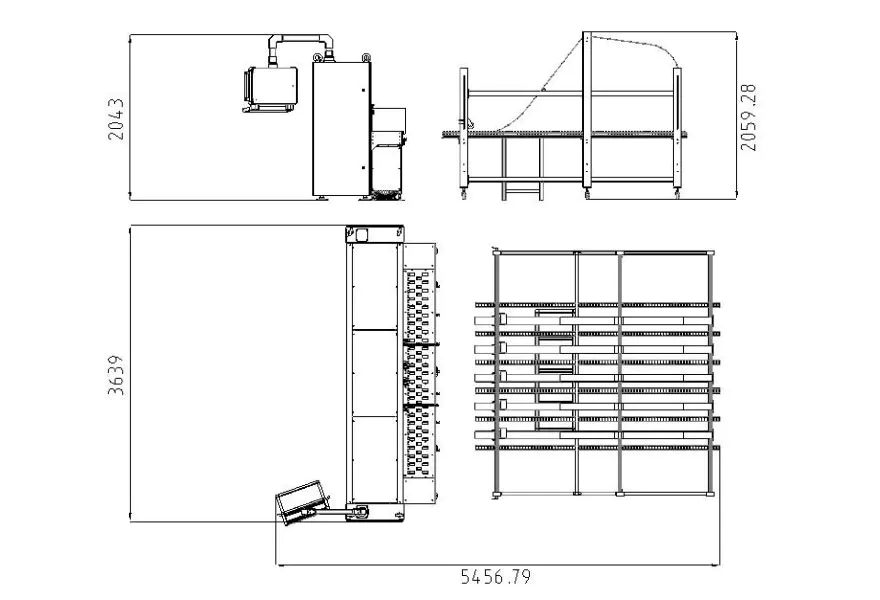

Dessins à trois vues

Exigences en matière de consommables

1.Exigences relatives au papier ondulé à la station d'alimentation

A. Largeur de papier ondulé continu : 400–2 350 mm ;
B. Hauteur d'empilage, y compris une palette de 120 mm : Maximum 1 300 mm ;
C. Largeur d'empilage, maximum : 1 300 mm ; Longueur du papier ondulé au point de décharge : minimum 300 mm ;
D. Tolérance longitudinale pour la coupe à longueur fixe : Maximum 0,5 % ; Tolérance transversale pour la coupe à longueur fixe : Maximum ± 2,0 mm ;
E. Épaisseur du papier ondulé : 2,5 à 6 mm, ± 0,2 mm ; qualité maximale des matières premières jusqu'à 2,30 avant JC (selon la norme DIN 55468) ;
F.La qualité du carton est conforme à la norme DIN 55468 ;

G. Simple ondulé, épaisseur maximale d'environ 4 mm (qualité : 1,10–1,40) ; Double ondulé, épaisseur maximale d'environ 6 mm.

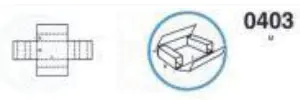

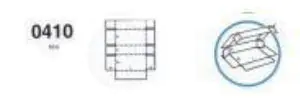

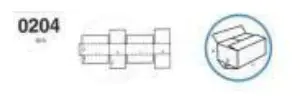

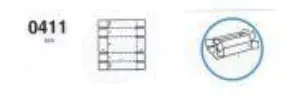

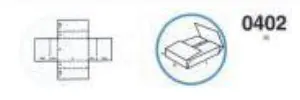

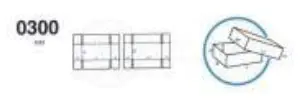

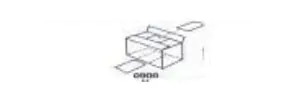

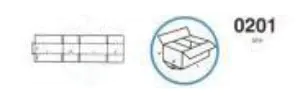

2. Types de cartons

Numéro de série	Nom	Image	Sens d'alimentation du papier	Taille minimale
1	Boîte ordinaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 36 mm Hauteur : minimum 225 mm
2	Boîte ordinaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 36 mm Hauteur : minimum 225 mm
3	Couverture Ciel et Terre		longitudinal	Longueur : minimum 400 mm Largeur : minimum 225 mm Hauteur : minimum 18 mm
4	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 450 mm Hauteur : minimum 18 mm
5	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 450 mm Hauteur : minimum 18 mm
6	Boîte à ailes		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 225 mm Hauteur : minimum 18 mm
7	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 450 mm Hauteur : minimum 18 mm
8	Carton carré		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 18 mm
