Machine de pliage de boîtes automatique

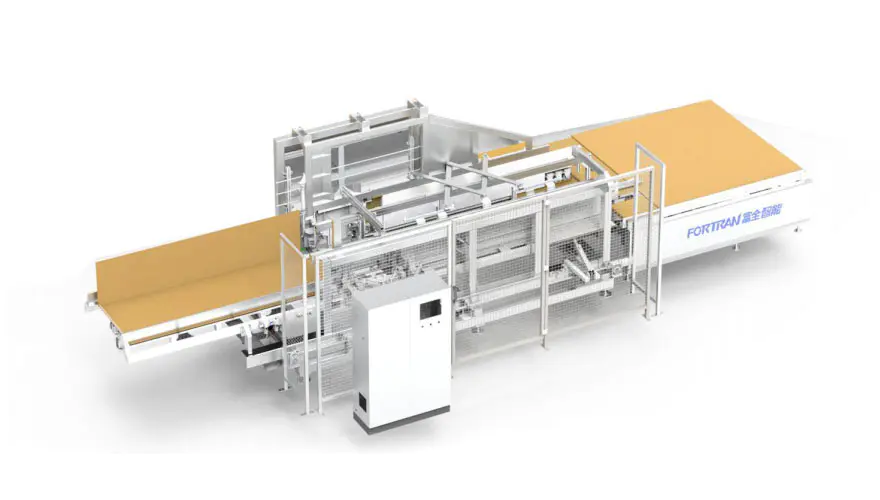

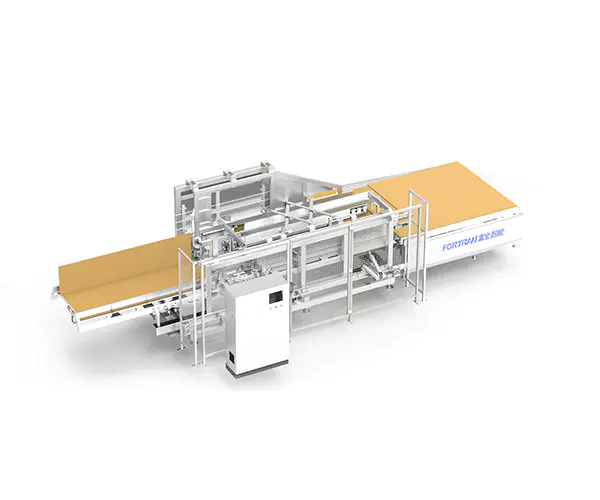

Image globale de la machine

Paramètres de l'équipement

Dimensions extérieures L*L*H(mm)	Poids propre de l'équipement (kg)	Alimentation (kW)	Charge de transport (kg)	Hauteur de travail （mm）
9760*3550*2500	Environ 3700	4,5 kW (hors unité d'encollage)	50	830 ± 40 (indéterminé. Dépend du client

Portée du traitement

Plage de traitement des cartons L（mm）	Plage de traitement des cartons W（mm）	Plage de traitement des cartons H（mm）	Efficacité de pliage (fois/min)	Épaisseur du papier ondulé（mm）
400-2800	320-900	40-250	5-7	2,5-6

1 Marque d'accessoires de base : servomoteur - Inovance ; courroie synchrone - Gardner ; roulement de siège - TR ; moteur de conversion de fréquence --- Inovance :
2 L'ensemble du tube de support est soudé et traité par un portique, ce qui est très précis, fiable et durable.
3 Le mécanisme linéaire de la machine à boîtes pliantes est guidé par un rail de guidage linéaire de précision, hautement fiable et durable.
4 le papier de transmission à ventouse adopte un servomoteur de haute précision, facile à contrôler et peut améliorer la précision de l'équipement ;

5 La machine peut être utilisée seule ou en combinaison avec la ligne de conditionnement personnalisée. Le mode d'utilisation est modifiable et flexible

1 Utilisations

A. Cette machine de pliage de boîtes automatique est utilisée pour transformer des cartons en boîtes ;
B. Cet équipement est utilisé pour fabriquer des boîtes de cartons modèle M/A-0410 ;
C. Tout d'abord, comparez le carton, appuyez sur la taille d'entrée correspondante et démarrez, puis entrez l'équipement pour créer automatiquement une boîte ;

2 Aperçu du principe de fonctionnement

L'ensemble de l'équipement est divisé en cinq parties : mécanisme de plate-forme d'alimentation, mécanisme de châssis principal, mécanisme de pliage latéral fixe, mécanisme de pliage latéral mobile et transmission médiane. mécanisme :

A. Lorsque vous travaillez, l'entrée de l'écran de fonctionnement correspond à la taille de la boîte pliante ; une fois le positionnement prêt, une fois que la peau de papier est alignée avec le repère avant et le repère latéral dans la direction positive, appuyez sur le bouton de démarrage vert pour démarrer automatiquement la ventouse afin d'absorber la peau de papier dans l'entrée de la section de la machine à boîtes pliantes ;

B. La ventouse entraîne la peau du papier dans la partie pliante, et le bord fixe et le bord long mobile correspondent à l'entrée du bord pliant, puis pulvérise automatiquement de la colle à la position de pulvérisation de colle spécifiée, et la position de pliage de l'extrémité avant est complétée une par une ;

C. Une fois que la boîte pliante avant a atteint la position désignée, une fois la pression vers le bas du cylindre resserrée, la ventouse tombe immédiatement et revient à l'origine, et la ventouse arrière est fixée à l'extrémité arrière du papier et l'attend ; après que le côté fixe et le bord pliant du côté mobile fonctionnent en même temps, le groupe de retournement est réinitialisé une fois terminé ; La ventouse arrière entraîne la peau du papier vers la position de moulage de la boîte pliante arrière et pulvérise automatiquement de la colle vers la position désignée ;

D. Une fois que la boîte pliante arrière a atteint la position désignée, après que la pression vers le bas du cylindre a été serrée : après que le côté fixe et le bord pliant du côté mobile ont travaillé en même temps, le groupe de retournement est terminé et réinitialisé : le moteur de décharge envoie immédiatement le carton de moulage à la sortie ;

3 Structure fonctionnelle"

Numéro de série	Nom	Caractéristique distinctive	Modèle

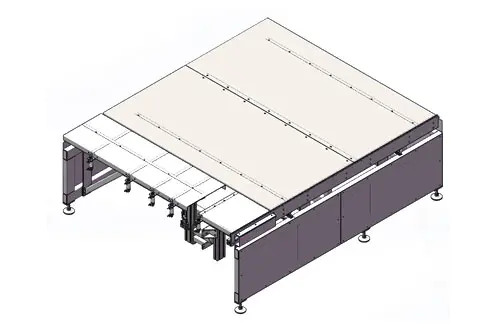

1	Structure de la table d'alimentation	La table de matériaux avant est positionnée à la position du panneau plat et le cylindre contrôle la goupille de levage et de positionnement ; le servomoteur latéral localise avec précision la position de préparation de l'alimentation en peau de papier ;

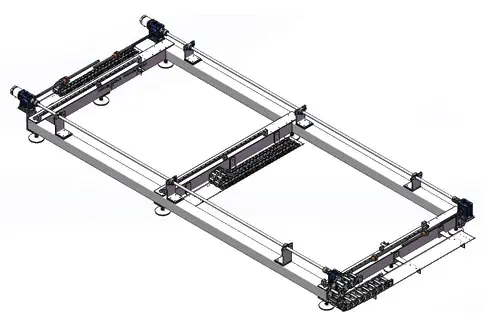

2	Structure de base du rack	La base du support de l'ordinateur central, le mécanisme de pliage mobile d'entraînement du servomoteur de commande de liaison servo et le mécanisme d'entraînement médian sont plus précis ;

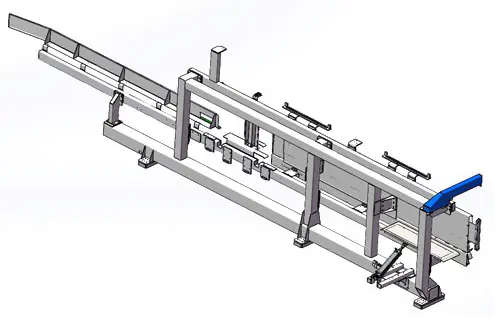

3	Ensemble de supports pliants latéraux fixes	Cadre pliant latéral fixe, pliage de cylindre à bord court, alimentation de guidage auxiliaire en tôle des deux côtés ; usinage sur portique de soudage en crémaillère ; précision d'assemblage élevée, précision de fonctionnement élevée, assurant une longue durée de vie et une bonne stabilité de l'équipement ;

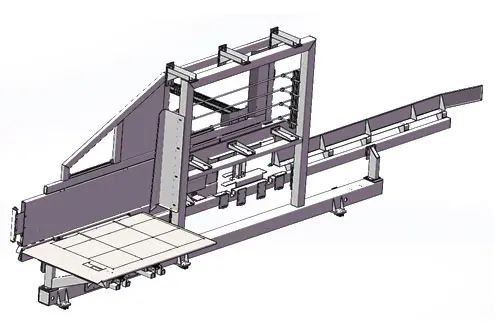

4	Ensemble de racks pliants latéraux mobiles	Cadre pliant côté mobile, pliage du cylindre côté long, guide auxiliaire en tôle alimentant des deux côtés ; usinage sur portique de soudage en crémaillère ; précision d'assemblage élevée, précision de fonctionnement élevée, assurant une longue durée de vie et une bonne stabilité de l'équipement ;

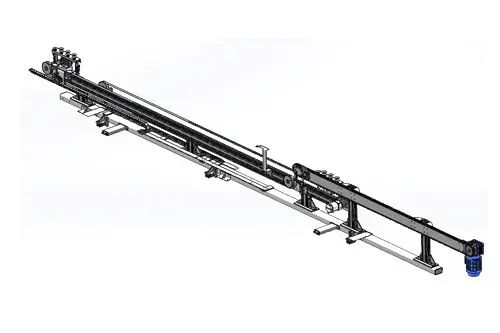

5	Cinq parties du mécanisme d'entraînement médian	L'entraînement de servocommande, le groupe de ventouses central entraîne le mouvement de la peau de papier, le moteur de décharge entraîne la chaîne pour entraîner la décharge de la peau de papier ;

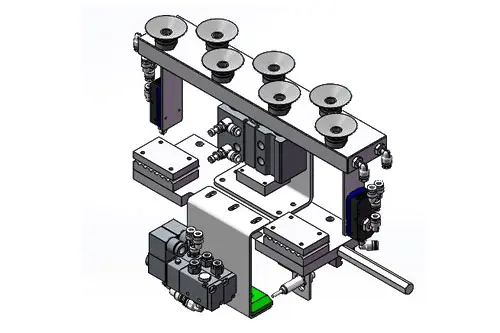

6	Groupe de ventouses de niveau intermédiaire	La courroie du servomoteur entraîne le mouvement, le cylindre monte et descend, et le vide de la ventouse absorbe la transmission de la peau du papier, un fonctionnement et un positionnement précis ;

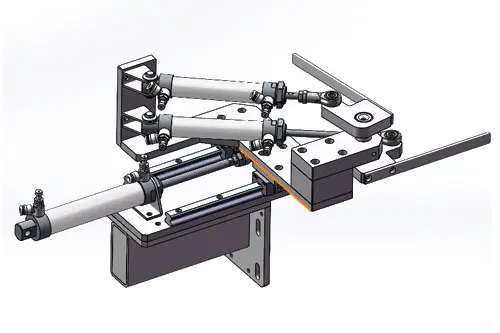

7	Groupe d'extension pliable	L'expansion des cylindres avant et arrière coopère avec le rail de guidage pour se déplacer d'avant en arrière, et le mécanisme de bras oscillant du cylindre de regroupement réalise le pliage de différentes spécifications et tailles ;

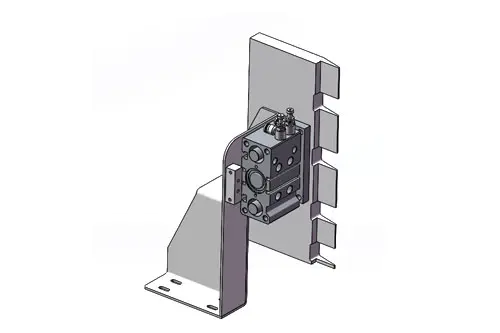

8	Groupe de plaques de presse	Le cylindre se dilate avant et après, et agit sur la courbure de l'oreille pour redresser la boîte à angle droit ;

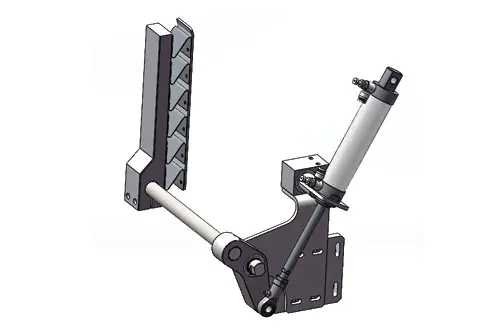

9	Groupe tournant latéralement	Il est principalement responsable de presser les extrémités avant et arrière du carton vers le haut, et la transmission télescopique du cylindre entraîne le bras oscillant, de sorte que l'adhésif thermofusible soit fermement et stable ;

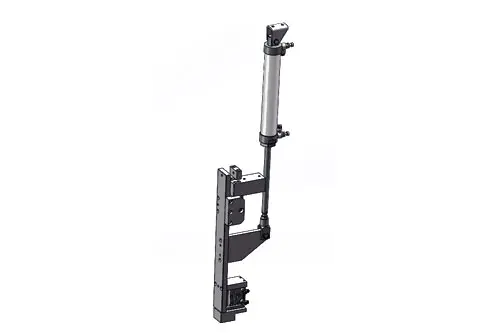

10	Groupe de sièges d'oreille à bras oscillant	L'expansion de l'entraînement du cylindre entraîne le bras oscillant. Une fois le bras oscillant positionné à angle droit, le cylindre à pression inférieure serre la peau du papier, avec la pâte adhésive thermofusible à compression du groupe à rotation latérale pour la rendre ferme et stable ;

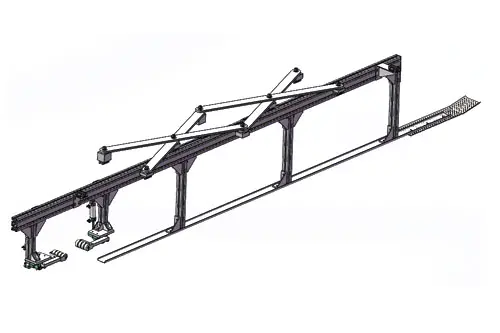

11	Groupe de pressage de bord auxiliaire de niveau intermédiaire	Le long bras oscillant coopère avec le rail de guidage pour obtenir une position centrale entièrement automatique au milieu du carton ; le matériau du bloc avant aide le groupe de ventouses inférieur à absorber la peau du papier ; l'extrémité arrière est divisée en deux groupes de cylindres avant et arrière pour contrôler l'avant et l'arrière du bras oscillant afin d'aider le bord du papier ;

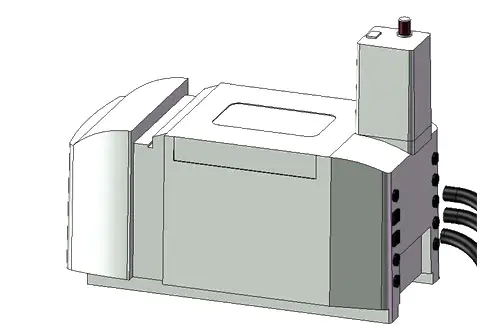

12	Système de machine à colle	Dans le système de machine à colle, nous utilisons un ensemble complet d'accessoires purement importés de Le Baide, qui peuvent réaliser une pulvérisation continue de colle, des fonctions complètes, un réglage simple et un fonctionnement pratique ;

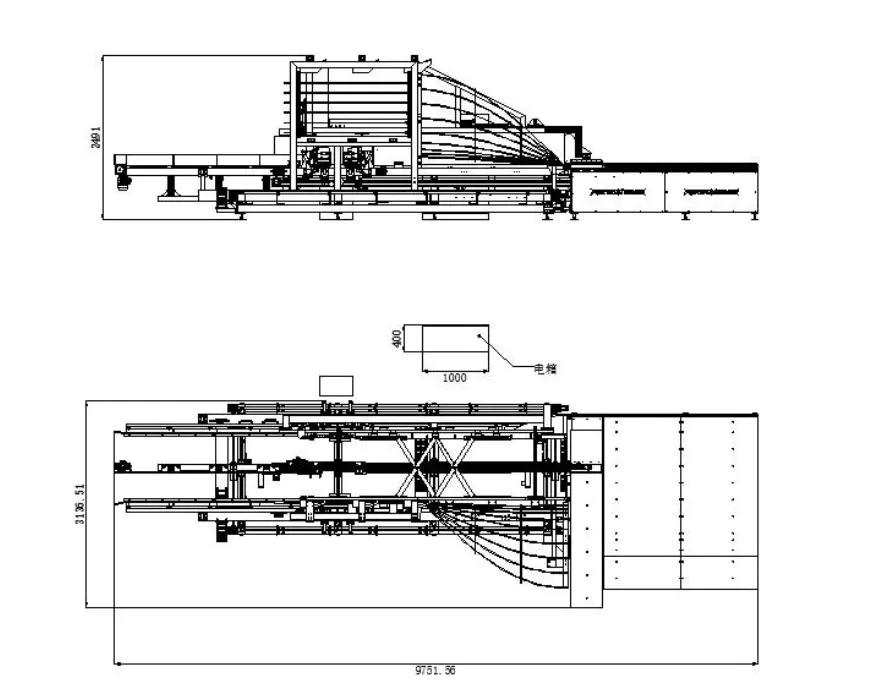

Trois vues (Indéterminé car la taille change selon les paramètres)

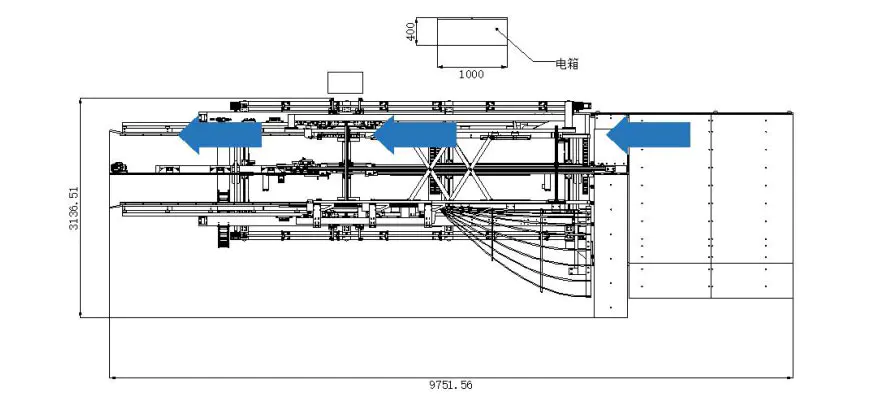

Diagramme schématique du mode de processus de production (Indéterminé car la taille change selon les paramètres)
