Machine de découpe de papier automatique à grande vitesse

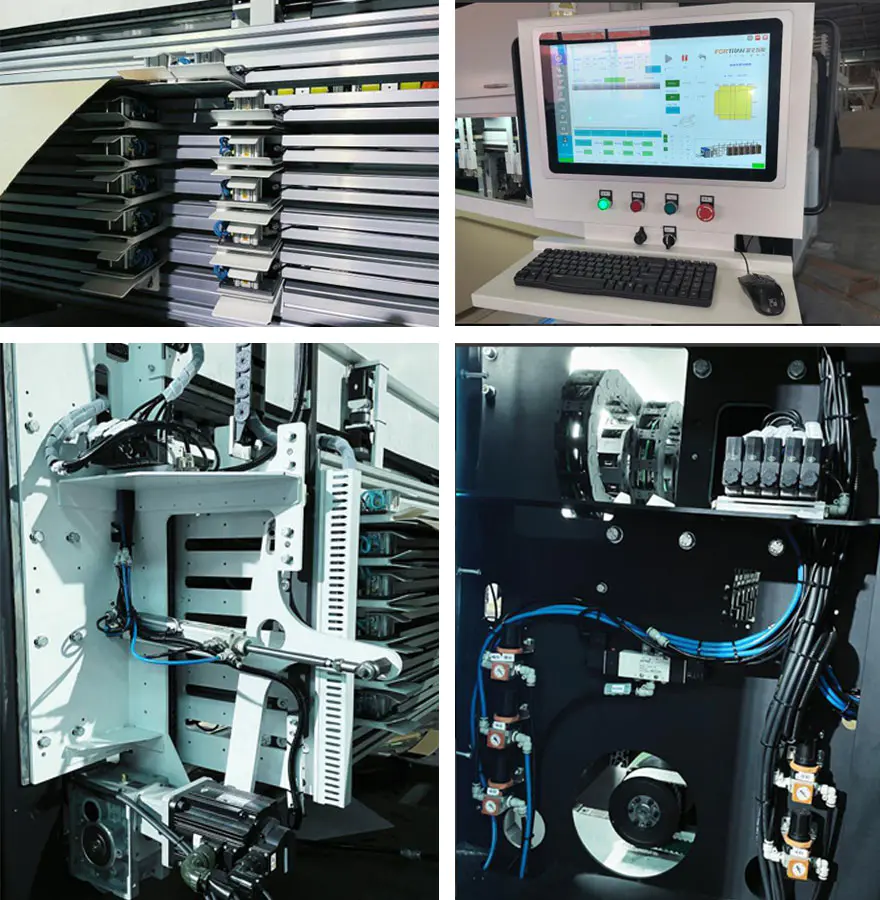

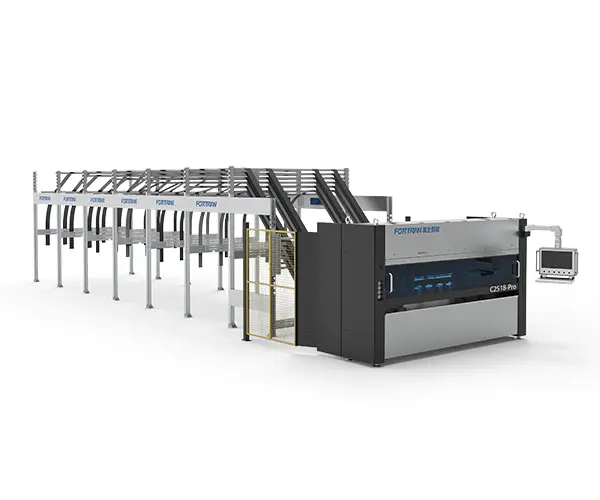

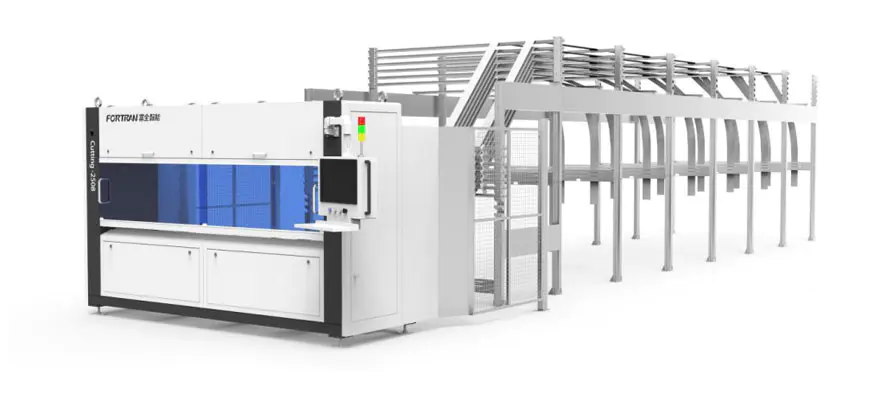

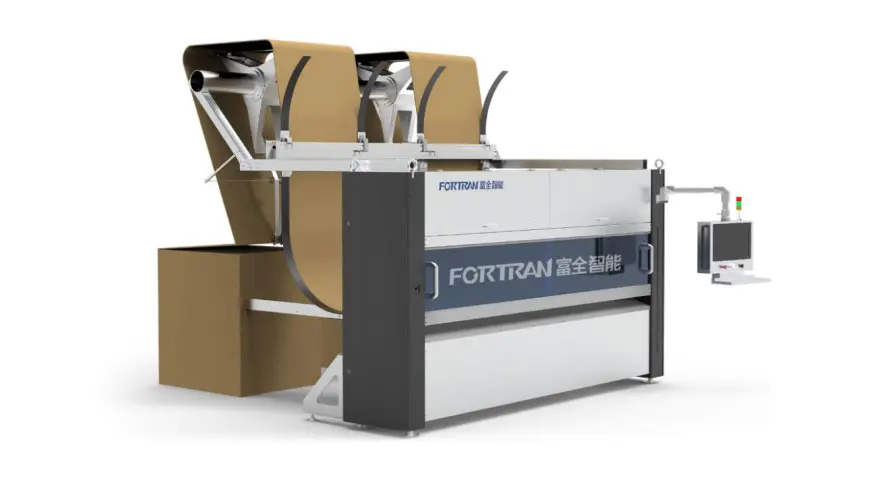

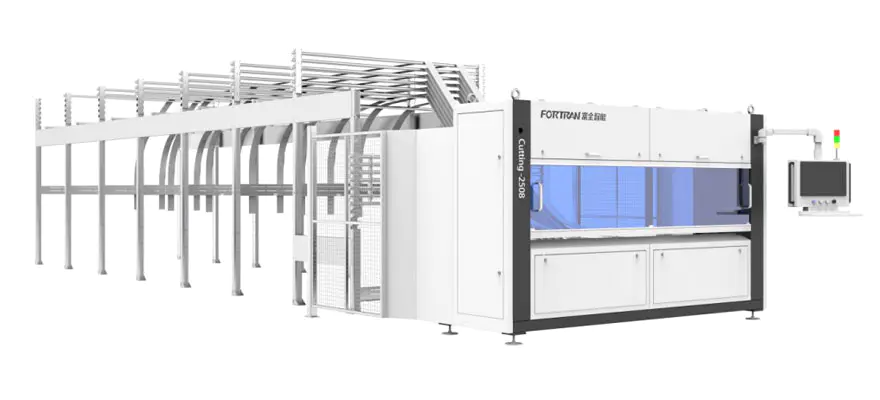

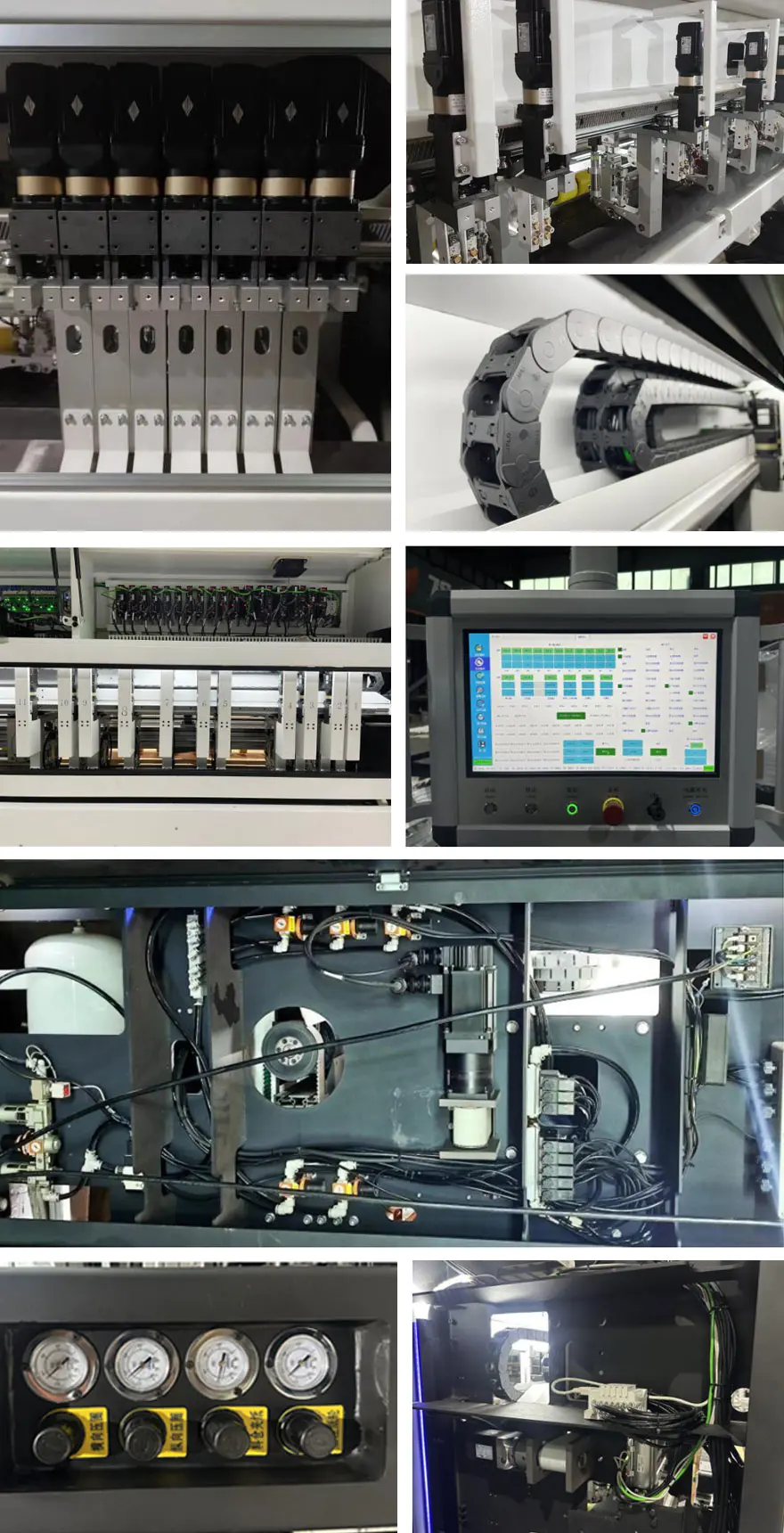

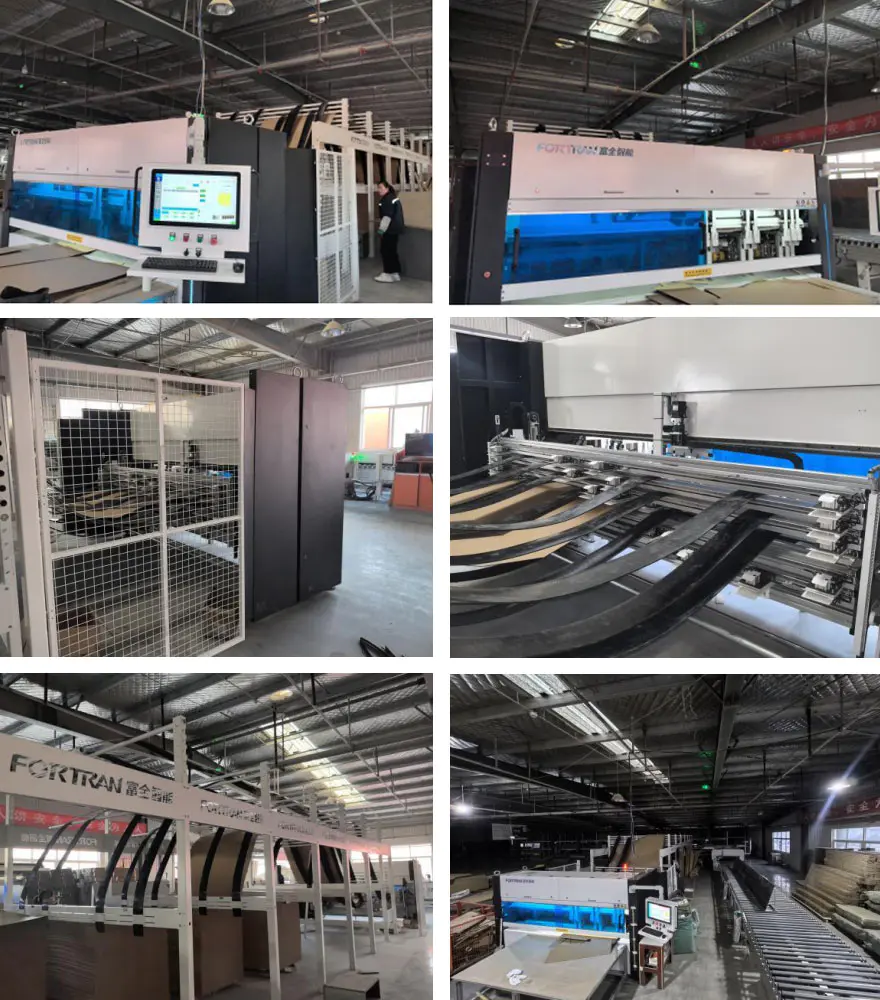

Image de la machine

Spécifications des machines

Dimensions L*L*H(mm)	Spécifications de base	Alimentation (kW)	Vitesse de coupe (M/min)	Hauteur de travail (mm)
14750*4040*3000	11 couteaux verticaux + 1 horizontal, servocommande complète, avec 6 magasins	5.8	0-120	850

Paramètres de traitement

Min. Longueur de coupe L (mm)	Max. Largeur de coupe W (mm)	Épaisseur de coupe pour papier ondulé H (mm)	Précision d'espacement longitudinal des lames (mm)	Efficacité (pièces/min)
300	2550	2-7	±1,5	0-12

Description générale des fonctions

La machine automatique de découpe de papier à grande vitesse est utilisée pour le traitement continu de longueur fixe du papier ondulé et des feuilles simples afin de produire des cartons pliants. La machine effectue le rainage à la fois dans le directions transversales et longitudinales, découpe intermittente et traitement de découpe sur le papier ondulé. La découpe à longueur fixe permet à la fois une production de masse et une personnalisation production.La machine peut être utilisée comme unité autonome ou comme partie initiale d’une ligne d’emballage.

Non.	Article	Caractéristiques
1	Support de stockage de papier	Le support de stockage de papier est fabriqué à partir de plaques d'acier lavées à l'acide et traité par flexion. Il présente une structure simple, une construction fiable et est traité à froid galvanisation, ce qui lui confère une apparence attrayante et une excellente résistance à la rouille. La configuration standard comprend 6 compartiments de stockage de papier, qui peuvent être ajusté en fonction des différents besoins des clients, offrant une grande flexibilité et une forte adaptabilité.
2	Structure du cadre	Le cadre est fabriqué par usinage de précision après soudage d'acier rectangulaire tubes et plaques d'acier. Il garantit une grande précision d’assemblage et une précision opérationnelle, garantissant une longue durée de vie et une excellente stabilité de l’équipement.

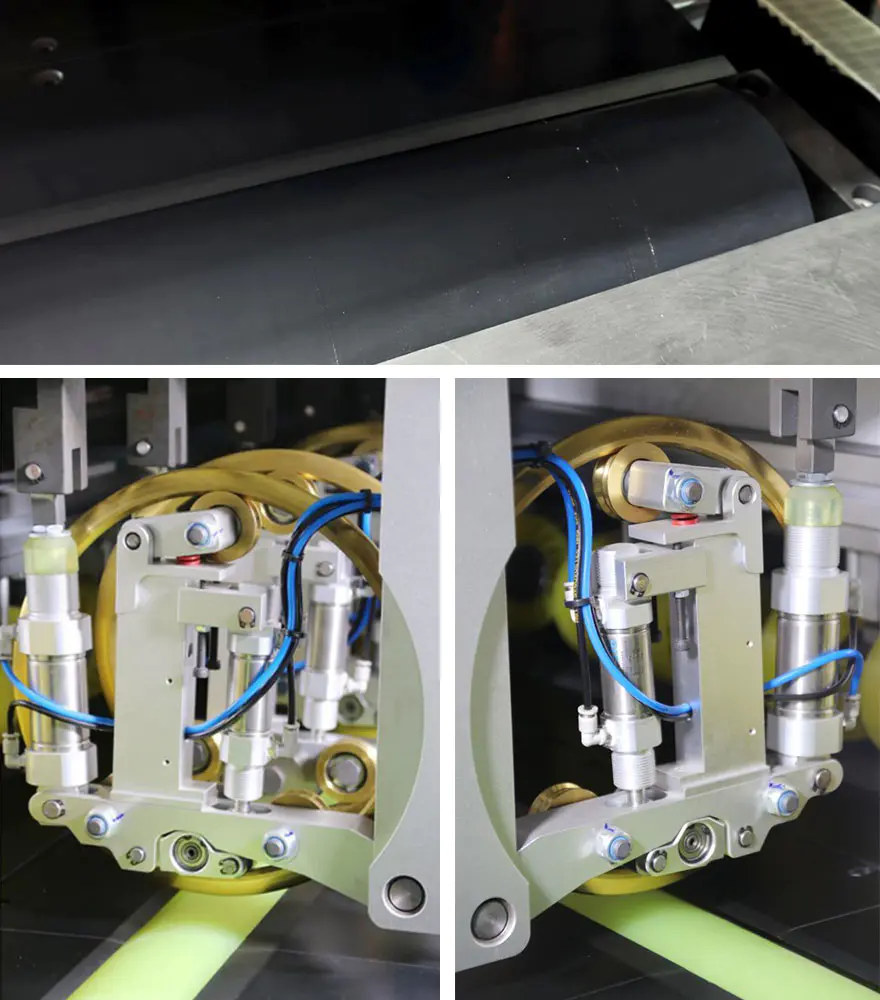

3	Mécanisme d'entraînement	Le rouleau de pression d'alimentation est fabriqué en matériau PU, qui présente une surface brillante et attrayante avec un frottement élevé. Cela améliore efficacement la fiabilité du transport du carton. Parallèlement, le tambour de traction est importé d'Allemagne et est très durable.
4	Structure transversale	La puissance est fournie par un servomoteur de haute précision associé à un réducteur et un mécanisme de roue synchrone, qui atteint des niveaux élevés
5	Unité de coupe longitudinale	Ce mécanisme est principalement composé de 7 jeux de porte-couteaux. La configuration du couteau de 7+1 permet une découpe universelle des boîtes de type 410 et 411. Il est conçu pour répondre aux les exigences d'un fonctionnement à haut rendement tout en garantissant la durabilité ;

6	Dispositif de stockage réglable	Les deux extrémités de la carte mère par usinage CNC pour assurer les côtés parallèles, l'utilisation de haute résistance chaîne de haut en bas pour assurer la sécurité et la fiabilité ne saute pas de dents, afin d'améliorer la précision et l'efficacité de fonctionnement, nous utilisons de haute précision réducteur à engrenages coniques équipé de haute précision moteur de service ; Afin d'améliorer le taux d'utilisation de papier, nous avons défini cette institution comme 6 bibliothèques papier, qui peuvent être augmentées ou diminuées selon différents besoins des clients, pratiques et rapides, et forte adaptabilité;

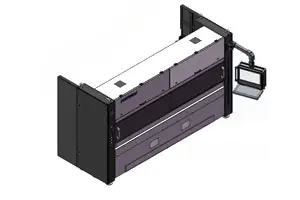

7	Boîtier de la machine	La fonction première est de décorer la machine lui-même. Une housse de protection externe est ajoutée à la machine. Le couvercle est traité avec du plastique pulvérisation, ce qui le rend esthétique agréable, délicat et résistant à la peinture écaillage. La fenêtre d'observation à l'avant de la machine est faite de feuille acrylique, qui lui donne une apparence attrayante et élégante, comme ainsi qu'une ténacité et une résistance élevées à fracassant.

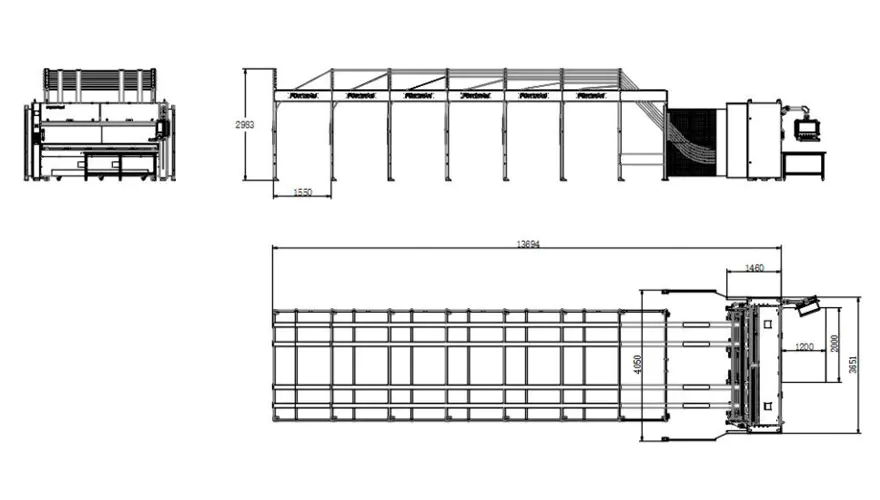

Dessins à trois vues

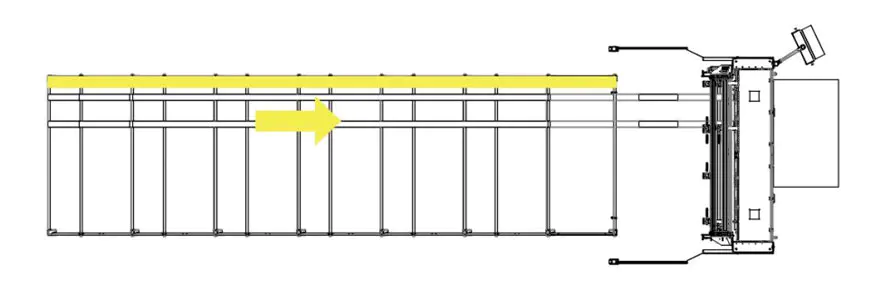

Diagramme schématique du mode de processus de production

Exigences en matière de consommables

1.Exigences relatives au papier ondulé à la station d'alimentation

A. Largeur de papier ondulé continu : 400–2 550 mm ;
B.Largeur totale du papier ondulé serré côte à côte : Maximum 2 550 mm ;
C. Hauteur d'empilage, y compris une palette de 120 mm : Maximum 1 300 mm ;
D. Largeur d'empilage, maximum : 1 300 mm ; Longueur du papier ondulé au point de décharge : minimum 300 mm ;
E. Tolérance longitudinale pour la coupe à longueur fixe : Maximum 0,5 % ; Tolérance transversale pour la coupe à longueur fixe : Maximum ± 2,0 mm ;
F. Épaisseur du papier ondulé : 2-7 mm, ±0,2 mm ; qualité maximale des matières premières jusqu'à 2,30 BC (selon la norme DIN 55468) ;
G.La qualité du carton est conforme à la norme DIN 55468 ;
H.Ondulation simple, épaisseur maximale d'environ 4 mm (qualité : 1,10–1,40) ; Double ondulation, épaisseur maximale d'environ 7 mm.

2. Types de cartons

Numéro de série	Nom	Image	Sens d'alimentation du papier	Taille minimale
1	Boîte ordinaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 36 mm Hauteur : minimum 225 mm
2	Boîte ordinaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 36 mm Hauteur : minimum 225 mm
3	Couverture Ciel et Terre		longitudinal	Longueur : minimum 400 mm Largeur : minimum 225 mm Hauteur : minimum 18 mm
4	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Largeur : minimum 450 mm Hauteur : minimum 18 mm
5	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 450 mm Hauteur : minimum 18 mm
6	Boîte à ailes		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 225 mm Hauteur : minimum 18 mm
7	Boîte à joint intermédiaire		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 450 mm Hauteur : minimum 18 mm
8	Carton carré		longitudinal	Longueur : minimum 400 mm Hauteur : minimum 18 mm

Liste des principaux composants Configuration

Non.	Article	Caractéristiques	Qté	Noté
1	Unité de lame longitudinale		7 ENSEMBLES	La quantité peut être personnalisée selon les besoins
2	Unité de lame horizontale		1 ENSEMBLE
3	Ensemble de rouleaux		3 pièces
5	Courroie Synchrone Transversale		1 PIÈCES
6	Courroie synchrone		2 pièces
7	Moteur servo de traction		2 ENSEMBLES
8	Réducteur de traction		2 ENSEMBLES
9	Servomoteur de stockage de réglage		1 ENSEMBLE
10	Réducteur de stockage de réglage		1 ENSEMBLE
11	Moteur de déplacement de lame		7 ENSEMBLES	La quantité peut être personnalisée selon les besoins
12	Réducteur mobile de lame		7 ENSEMBLES
13	Composants pneumatiques		1 ENSEMBLE
14	Boîtier de commande électrique	——	——
15	Composants électriques	Capteurs photoélectriques, Câbles, Réflecteurs, Composants électriques	——
16	Contrôleur	Pilotes, micrologiciels, modules	——

Liste des pièces portables et des consommables

1. Liste des pièces portables

Non.	Article	Caractéristiques	Quantité suggérée	Numéro U8
1	Bague d'arbre d'alimentation	PCM260-02-020-260	6
2	Bague d'arbre de poussée	CZJ260-02-010-300	2
3	Courroie synchrone silencieuse verte sans couture avec noyau en acier (Xiet)	75-AT10-6910	1
4	Électrovanne	SY5120-5GZD-01	2
5	Lame à dents circulaires φ66xφ16x0,8	PCM260-03-010-010	2
6	Électrovanne	4N330C08B	1
7	Curseur	HGH15CA	2
8	Soupape de réduction de pression de précision	SDR20008JN	2
9	Courroie synchrone en polyuréthane sans soudure avec fil d'acier - Type silencieux	AT10x50xL1290	1
10	Relais	RXT-F01K D24	1
11	Fusible	5*20mm 0,1A	5
12	Fin de course	XCK-N2145P20C	2
13	Interrupteur de proximité	IME12-06BPSZW2S	2
14	Courroie synchrone en polyuréthane sans soudure avec fil d'acier - Type silencieux	AT10x50xL920	1

Liste des consommables

1	Rouleau en caoutchouc de puissance de coupe de papier B	PCM260-01-020-300	1
2	Lame à dents circulaires φ66xφ16x0,8	PCM260-03-010-010	2
3	Bague d'arbre d'alimentation	PCM260-02-020-260	2
4	Bague d'arbre de poussée	CZJ260-02-010-300	1
