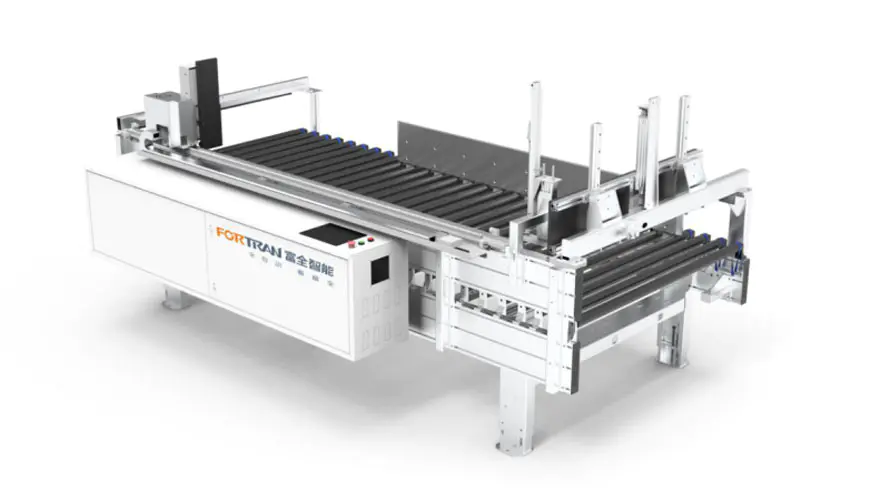

Station de mesure intelligente intégrée

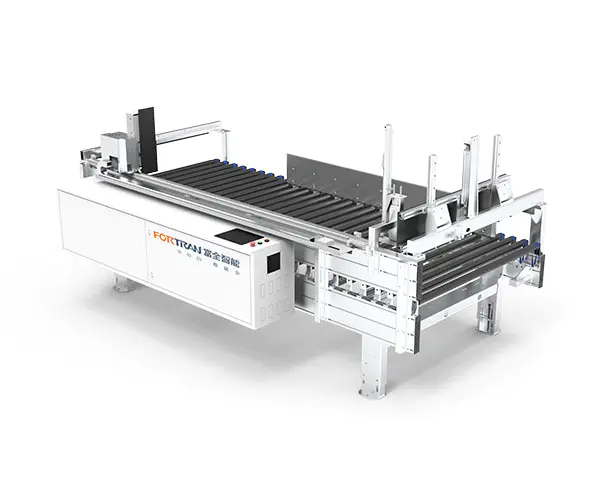

Image globale de la machine

Paramètres de l'équipement

Dimensions hors toutL*W*H(mm)	Pesage d'équipement (kg)	Mesure de la capacité de charge (kg/㎡)	Puissance totale (kW)	Précision de mesure (mm)	Hauteur de l'établi (mm)
3500*1960*1800	800	50	2.25	±0,5	800 ± 50

Paramètres de mesure

Plage de traitement de longueur de carte L（mm）	Plage de traitement de la largeur de la carte W（mm）	Plage de traitement de l'épaisseur des panneaux H（mm）	Efficacité de mesure (fois/min)	Vitesse de transport (m/min)
350-2800	200-1200	18-250	4-6	0-35 (conversion de fréquence réglable)

1. Les pieds sont découpés et percés au laser, garantissant des positions précises des trous. Ils sont pliés par une cintreuse CNC pour des angles précis.
2.Les pieds sont constitués de plaques d'acier décapées laminées à froid avec des surfaces planes. Après grenaillage et sablage, ils sont recouverts d'un revêtement par pulvérisation pour une forte résistance à la corrosion.
3. Les pieds adoptent des coupelles de pied réglables et mobiles, offrant une forte adaptabilité à la planéité du sol.
4.Les rouleaux galvanisés à chaud sont recouverts de tuyaux importés d'Italie, empêchant efficacement les rayures superficielles des pièces dues au frottement et garantissant des surfaces de pièces intactes.
5. L'entraînement par courroie élastique produit un faible bruit pendant le fonctionnement. La ceinture élastique a une ténacité élevée et une longue durée de vie.
6. Les bouchons et les plaques de support sont constitués de stratifié compact et les plaques de support sont constituées de plaques de PE lisses, ce qui entraîne une faible résistance au frottement.
7. La conception intégrée de mesure de longueur et de largeur réduit l'espace au sol.
8. Le contrôle automatique permet une mesure avec une grande précision, un rendement élevé et un faible taux de défaillance.

9.Le rail de guidage du dispositif de positionnement mécanique adopte un rail de guidage Hiwin, caractérisé par une haute précision, de faibles vibrations et une longue durée de vie. La transmission utilise des engrenages et une crémaillère pour une vitesse rapide et une haute précision. Le positionnement adopte un servomoteur, garantissant précision, efficacité, vitesse, couple élevé et petite taille.

La station de mesure intelligente intégrée est principalement utilisée pour mesurer la longueur, la largeur et l'épaisseur d'empilage de chaque paquet de planches avant l'emballage. Il mesure d'abord la longueur, puis la largeur et enfin la hauteur, avec une vitesse rapide, un faible encombrement au sol et une efficacité élevée. Il adopte un cadre en profilé d'aluminium large et épais, élégant et doté d'une excellente stabilité.

Numéro de série	Nom	Fonctionnalité	Module

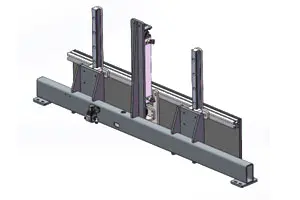

1	Ensemble de poutre mobile mesurant la longueur	Un servomoteur de haute précision transmet la puissance via un réducteur planétaire, offrant un couple élevé, un faible bruit et une puissance stable. La puissance est transmise via un arbre synchrone et des engrenages pour réaliser un mouvement rapide de l'ensemble du mécanisme, améliorant ainsi l'efficacité.

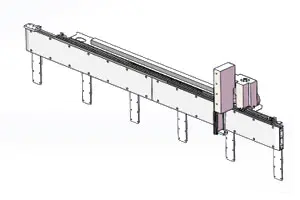

2	Ensemble de plaque fixe de mesure de longueur	Cette extrémité sert de plaque de référence de mesure. Le déflecteur est alimenté par un vérin pneumatique pour le levage vertical et permet un mouvement linéaire rapide et stable à l'aide des rails de guidage de précision Hiwin.

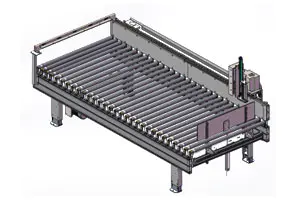

3	Cadre de convoyeur à rouleaux de mesure	Les rouleaux adoptent des rouleaux recouverts de caoutchouc importés d'Italie avec des surfaces lisses et brillantes et un frottement élevé, assurant un transport absolument stable des colis et réduisant considérablement la possibilité de frottement par glissement. Ils sont soumis à un grenaillage et à un revêtement par pulvérisation pour garantir l'aspect général et la rigidité du cadre.

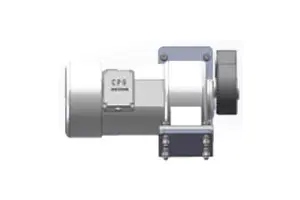

4	Ensemble moteur à rouleaux	Utilise des motoréducteurs importés pour plus de durabilité. La puissance est transmise de manière stable aux rouleaux via des poulies synchrones et des courroies synchrones.

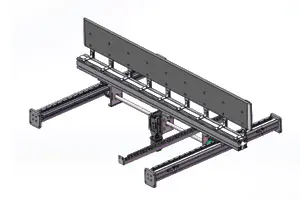

5	Mécanisme de puissance de mesure de section de mesure de largeur	Le système d'alimentation horizontal adopte un servomoteur de haute précision combiné à un réducteur de précision pour assurer la stabilité du système de transmission.

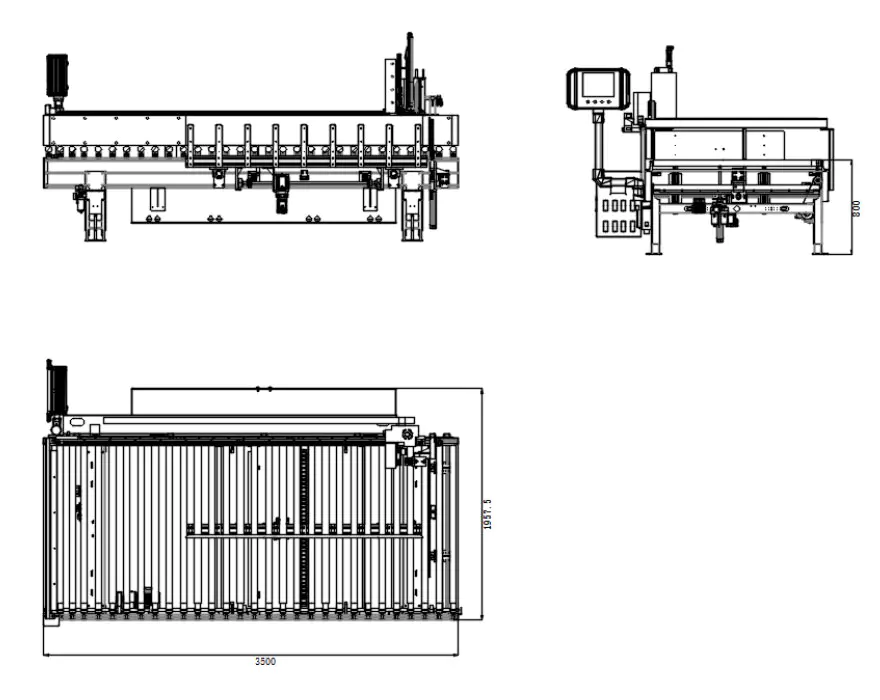

Dessins à trois vues
