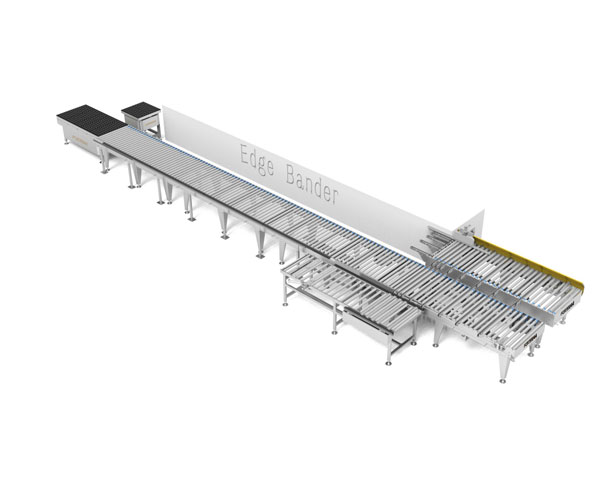

Ligne de convoyeur de retour à rouleaux pour plaqueuse de chants

1.Présentation du produit

La ligne de convoyeur de retour à rouleaux pour plaqueuse de chants a un degré élevé d'automatisation; la programmation PLC est une opération facile, la machine est fiable et avec de bonnes performances. Tout d'abord, le travailleur alimente manuellement la pièce par le côté, la pièce scellée sera reçue par la ligne de convoyeur de retour de type rouleau pour la machine à plaquer les chants pour le retour automatique, puis convertir manuellement les autres côtés pour les bandes de chant à nouveau, afin de réaliser le fonction de bande de chant de retour intelligente.

2. Paramètre de produit (spécification)

Modèle	FQ-UX22
Gamme de pièces	300*300-1200*2400mm
Épaisseur de la pièce	10~60mm
Poids de chargement maximal	100 kg
Vitesse de travail	12~28M/min
Alimentation totale	7.5KW

Première partie : Machine Head-1

Dimension externe	L3500*L2330mm(1815)*H900±50mm
Longueur du rouleau	1700mm et 1400mm
Faisceau principal	Profil en aluminium 240*50
Diamètre du rouleau	56mm avec revêtement en caoutchouc
Épaisseur de caoutchouc	3mm
Distance entre les rouleaux	120mm

Deuxième partie : Machine Head-2

Dimension externe	L3000*W2660mm (1615)*H900±50mm
Longueur du rouleau	1500mm
Faisceau principal	Profil en aluminium 240*50
Diamètre du rouleau	56mm avec revêtement en caoutchouc
Épaisseur de caoutchouc	3mm
Distance entre les rouleaux	120mm
Ajouter avec une plaque en bakélite pour maintenir le panneau

Troisième partie : Convoyeur à rouleaux motorisé

Dimension externe	L6900*W1415mm *H900±50mm
Faisceau principal	Profil en aluminium 240*50
Diamètre du rouleau	56mm avec revêtement en caoutchouc
Longueur du rouleau	1300mm
Épaisseur de caoutchouc	3mm
Distance entre les rouleaux	120mm

Quatrième partie : Table flottante à bille pneumatique

Dimension totale	L2500*W1200*H800~900mm
Matériau du plateau de table	8#U-acier avec plaque en bakélite
Châssis principal	Tube rectangulaire 60*40*3mm
Source de courant	1,5KW
Avec la fonction de levage, la plage de levage est d'environ 100 mm

Cinquième partie : Table flottante à bille pneumatique

Dimension totale	L1800*W600*H900±50mm
Matériau du plateau de table	8#U-acier avec plaque en bakélite
Souffleur à turbine	1,5 KW, marque
Jambe	Tube rectangulaire 60*40*3mm
Châssis principal	acier 40*60

le transport 1.Stable, aucun mouvement relatif entre les matériaux et le transport, peut réduire les dommages aux objets de transport ;
structure 2.Simple, facile à maintenir ; Faible consommation d'énergie et faible coût.
3. Non seulement la résistance de fonctionnement est faible, mais l'usure de la pièce est également faible, de sorte que la productivité est élevée, ce qui peut aider à réduire les coûts de production.
