Ascenseur de type E de 3 tonnes : équipement de levage et de transfert à haute efficacité pour la connexion de lignes de production de matériaux lourds

   L'élévateur de type E de 3 tonnes est un appareil de levage hydraulique spécialement conçu pour le levage vertical et le raccordement au poste de travail de matériaux lourds. Nommé pour sa structure de table creuse en forme de E, il est principalement adapté à la manipulation d'assiettes, de bacs, de palettes et d'autres matériaux pesant moins de 3 tonnes. Il est largement utilisé dans les scénarios de connexion en hauteur des lignes de production dans des industries telles que les meubles en panneaux et la logistique d'entreposage. En particulier, il est idéal pour être associé à des équipements de transfert robustes tels que des machines de chargement et de déchargement à portique afin de construire un lien de transport de matériaux tridimensionnel de « transfert horizontal + levage vertical ».

  La structure de l'ascenseur de type E de 3 tonnes est construite autour de trois exigences fondamentales : la stabilité des charges lourdes, l'adaptabilité sans construction et la liaison intelligente. Tous les composants fonctionnent ensemble pour garantir le fonctionnement efficace et sûr de l'équipement, qui est spécifiquement divisé en six modules principaux :

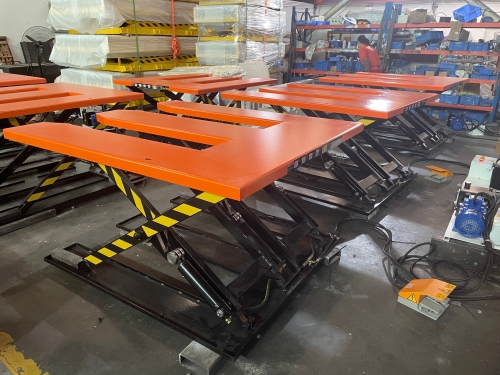

1. Plateau de roulement en forme de E

  Le plateau est traité avec des plaques d'acier au carbone de 6 mm d'épaisseur, avec une taille globale conventionnelle de 2 000 mm × 1 450 mm. Un canal creux est réservé au milieu, adapté à l'entrée et à la sortie des fourches des transpalettes manuels et des chariots élévateurs, permettant un chargement et un déchargement rapides des matériaux sans outils de transfert supplémentaires. Le bord du plateau est traité avec des mesures antidérapantes et antichute pour empêcher les matériaux de se déplacer et de glisser pendant le levage. Parallèlement, la surface est recouverte d'un revêtement en poudre pour prévenir la rouille et s'adapter aux conditions de travail humides dans les ateliers.

2. Système d'entraînement hydraulique

  Equipé de 6 jeux de vérins hydrauliques (certains modèles adoptent une combinaison de 3 grands et 3 petits vérins), associés à une station de pompage de 3 kW de Haojiesi à Foshan, Guangdong ou à un moteur d'entraînement de 2,2 kW, le système peut atteindre une pression maximale de 15 MPa, assurant un levage stable sous une charge lourde de 3 tonnes. Il adopte des conduites d'huile en fer pour la transmission d'huile hydraulique, qui résistent à la haute pression et à l'usure. De plus, une soupape de surpression externe est installée pour contrôler avec précision la vitesse de descente et assurer une protection contre les surcharges, évitant ainsi les dommages à l'équipement dus à une surcharge.

3. Cadre de support de ciseaux

  Les bras de support sont constitués de plaques d'acier à haute résistance de 14 mm d'épaisseur et le cadre est soudé avec de l'acier d'angle de 80 × 5 mm, présentant une forte rigidité globale capable de résister à la déformation sous contrainte causée par le levage à haute fréquence. La structure en ciseaux, combinée à des arbres principaux solides (certains modèles sont équipés de 60 arbres principaux solides épaissis) et à des roulements dynamiques, assure un levage en douceur sans coincement. La hauteur minimale peut être abaissée à 150 mm et la hauteur maximale peut être augmentée à 950-980 mm, répondant ainsi aux exigences de connexion en hauteur des différents postes de travail.

4. Système de contrôle intelligent

  Adoptant la commande électrique complète Delixi, il prend en charge trois modes de fonctionnement : manuel, automatique et pédale. Le mode manuel permet un réglage précis de la hauteur selon les besoins ; le mode pédale libère les mains pour la coordination du poste de travail ; le mode automatique est équipé d'un dispositif d'induction infrarouge, qui peut réaliser une compensation de position intelligente de "montée automatiquement d'une épaisseur de plaque lorsqu'une plaque est enlevée et descendant automatiquement d'une épaisseur de plaque lorsqu'une plaque est placée", sans intervention manuelle pour le réglage de la hauteur.

5. Composants de protection auxiliaire

  Equipé d'un dispositif anti-déformation de plaque électrique pour empêcher l'arbre de puissance de se déformer sous une charge importante. Parallèlement, il est doté d'un bouton d'arrêt d'urgence et d'un module d'alarme de surcharge. Certains modèles sont en outre équipés d'un protège-pieds électrique pour éviter de coincer les opérateurs lors du levage, conformément aux spécifications de sécurité industrielle.

6. Structure de base et d'installation

  L'ensemble de la machine adopte une conception sans fosse et les pieds antidérapants en bas peuvent affiner le niveau, éliminant ainsi le besoin de construction destructrice sur le sol de l'atelier. Avec un poids propre d'environ 530 kg, il peut être directement posé sur un sol plat pour être utilisé, s'adaptant à la transformation rapide des lignes de production existantes.

1. NoyauAvantages de l'équipement

• Adaptabilité sans construction :Aucune intégration de fosse n'est nécessaire et elle peut être utilisée immédiatement après la mise en place, réduisant considérablement le temps et le coût de transformation de la ligne de production, particulièrement adaptée à la mise à niveau de la ligne de production des petites et moyennes entreprises.
• Efficacité pour charges lourdes :La charge nominale de 3 tonnes peut transférer des piles entières de plaques en même temps, ce qui est 4 à 6 fois plus efficace que la manutention manuelle traditionnelle par lots, et le levage est stable sans dommage matériel.
• Liaison intelligente:La fonction de compensation automatique de position par induction infrarouge peut se connecter de manière transparente au poste de travail de découpage de la machine de chargement et de déchargement du portique, réalisant un fonctionnement continu de « découpage du portique - nivellement automatique par ascenseur - chargement du processus ultérieur », réduisant ainsi le temps d'attente du poste de travail.
• Compatibilité multi-outils :Le plateau en forme de E convient à divers équipements de transfert tels que les transpalettes manuels, les chariots élévateurs et les lignes à rouleaux, et peut être intégré de manière flexible dans différents types de liens de production.


2. Coordination de la ligne de production avec les machines de chargement et de déchargement à portique

  Dans la ligne de production automatisée de meubles en panneaux, l'ascenseur de type E de 3 tonnes sert souvent de nœud de stockage de matériaux et de connexion en hauteur de la machine de chargement et de déchargement à portique :

• La machine de chargement et de déchargement à portique transfère les plaques découpées sur le plateau de l'ascenseur de type E ;
• L'élévateur s'ajuste automatiquement à la hauteur appropriée en fonction de la hauteur du poste de travail de la plaqueuse de chants ;
• Le poussoir flexible de la plaqueuse de chants saisit directement les plaques du plateau élévateur pour les alimenter, sans transfert manuel ni calibrage de la hauteur tout au long du processus, réalisant une connexion transparente entre les processus de découpe et de placage de chants, et la capacité de production en une seule équipe peut être augmentée de plus de 20 %.
