Ligne de retour de bande de machine à plaquer les chants : le « centre de circulation » automatisé pour les processus de placage des chants des meubles en panneaux

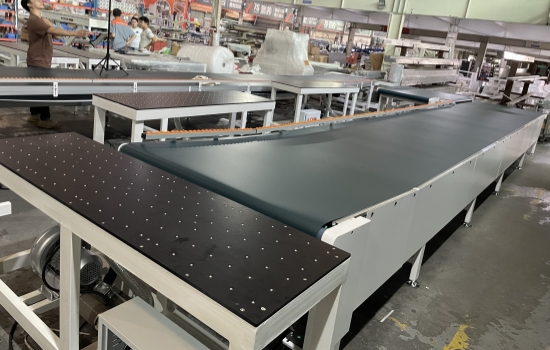

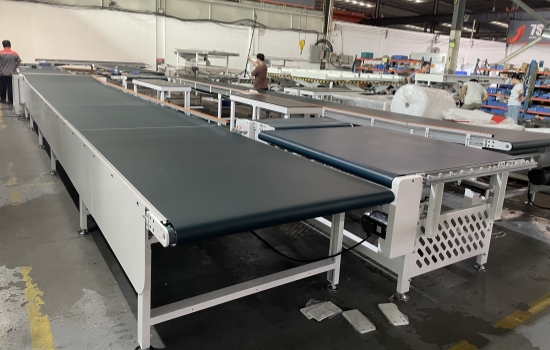

La ligne de retour de la bande de la plaqueuse de chantsest un dispositif de transport automatisé spécialement conçu pour fonctionner avec des plaqueuses de chants. Il utilise une bande comme moyen de transport principal et emploie une structure de « retour circulaire » pour permettre un changement de direction automatique, un transport,

et chargement secondaire des panneaux après le placage des chants.

Cet appareil remplace complètement la méthode traditionnelle de manipulation manuelle des panneaux, servant de composant clé pour connecter les processus de placage de chants et améliorer l'efficacité de la production. Il est largement utilisé dans des scénarios de traitement à grande échelle tels que la personnalisation de toute la maison et la production de meubles.

Fonctions principales : résoudre les problèmes liés à l'efficacité et à la main d'œuvre dans les processus de placage de chants

1. Transport circulaire automatisé :

 Une fois qu'une plaqueuse de chants a terminé le placage d'un seul chant d'un panneau, la ligne de retour de la courroie peut directement transporter le panneau vers le mécanisme de changement de direction sans manipulation manuelle.

 Le panneau est ensuite automatiquement renvoyé vers l'extrémité d'alimentation de la plaqueuse de chants, formant une opération en boucle fermée de « plaqueuse de chant → retour → re-plaqueuse de chant ».

 Un seul travailleur peut utiliser une plaqueuse de chants pour réaliser un placage de chants multiples, réduisant ainsi les coûts de main-d'œuvre de plus de 60 %.

2. Protection stable du panneau :

  Des courroies résistantes à l'usure et antidérapantes (par exemple, un matériau PU) sont utilisées comme support de transport. Combinés avec des rouleaux de pression et des déflecteurs de guidage, les panneaux sont soumis à une contrainte uniforme et fonctionnent de manière stable pendant le transport.

  Cela évite les collisions sur les bords et les rayures de surface causées par la manipulation manuelle, ce qui le rend particulièrement adapté aux surfaces fragiles telles que les panneaux de porte en PET et les panneaux en film au toucher peau.

3. Adaptation flexible aux besoins de production :

  Il prend en charge le réglage de la vitesse de 0 à 1 000 mm/min, qui peut être adapté avec précision au rythme de traitement de la plaqueuse de chants.

  Grâce à sa conception modulaire, il peut s'adapter à des panneaux d'une épaisseur de 3 à 50 mm et d'une taille maximale de 2,4 m × 1,2 m.

  De plus, il peut être personnalisé en configurations « en forme de U », « en forme de L » et autres pour s'adapter à différents espaces d'atelier.

4. Connexion aux lignes de production automatisées :

  Il peut être relié à plusieurs plaqueuses de chants, centres d'usinage CNC ou machines de chargement automatique pour former une ligne de production entièrement automatisée couvrant « découpe de panneaux → plaqueuse de chants → perçage ».

  Certains modèles haut de gamme prennent en charge la connexion aux systèmes MES, permettant une surveillance en temps réel de la vitesse de transport et de la quantité de panneaux pour une gestion plus facile de la production.

Scénarios d'application : se concentrer sur les besoins fondamentaux du "Multi-Edge Banding"

L'application de la ligne de retour à bande est fortement concentrée dans les scénarios de traitement nécessitant un placage multi-chants, ce qui en fait un « équipement essentiel » pour la production de meubles :

1. Plaqueuse de chants multiples avec une seule plaqueuse de chants :

  Lorsqu'il est utilisé avec une plaqueuse de chants entièrement automatique pour réaliser 2 à 4 processus de placage de chants pour panneaux (par exemple, placage à quatre chants pour panneaux latéraux d'armoires),

  le panneau est renvoyé par la ligne de retour du tapis après le premier placage de chant. Les travailleurs n'ont qu'à ajuster la direction du panneau pour commencer le deuxième placage de chant, sans aucune manipulation manuelle requise tout au long du processus.

2. Production automatisée avec liaison multi-équipements :

  Dans les usines haut de gamme, il relie deux plaqueuses de chants pour former une « ligne à deux machines » : une machine est responsable du placage des chants sur les côtés longs des panneaux,

  et l'autre pour les côtés courts. La ligne de retour de la bande effectue un transfert intermédiaire, permettant le traitement sans personnel du « chargement unique et du cerclage à quatre bords ».

3. Transport efficace de panneaux de grande taille :

  Pour les panneaux de grande taille tels que les panneaux de porte d'armoire et les panneaux de meuble TV, le transport coordonné de plusieurs courroies empêche les panneaux de s'affaisser et de se déformer.

  Combiné avec des sections de transport de pente et des rouleaux auxiliaires, il assure un retour stable des grands panneaux sans dommage.
